三、主要技術指標

用戶場地要求

寬5.6×深3.6×高2.6m(玻璃房和排水槽用戶自行處理），請用戶提供場地布局圖。
用戶場地要做防水系統，且有防水防滲透作用，房間四周及頂部要有防水作用

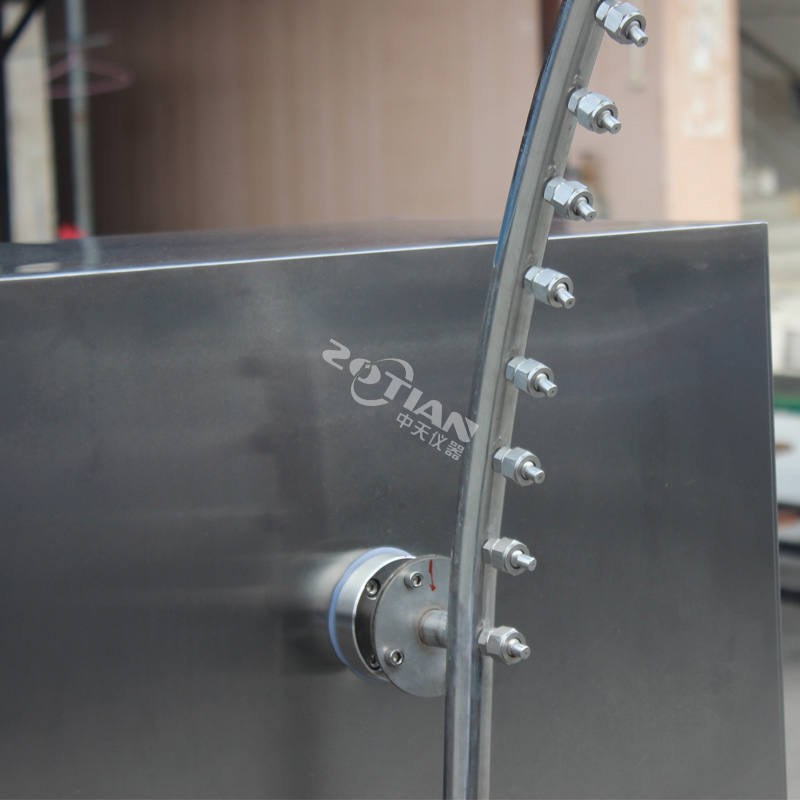

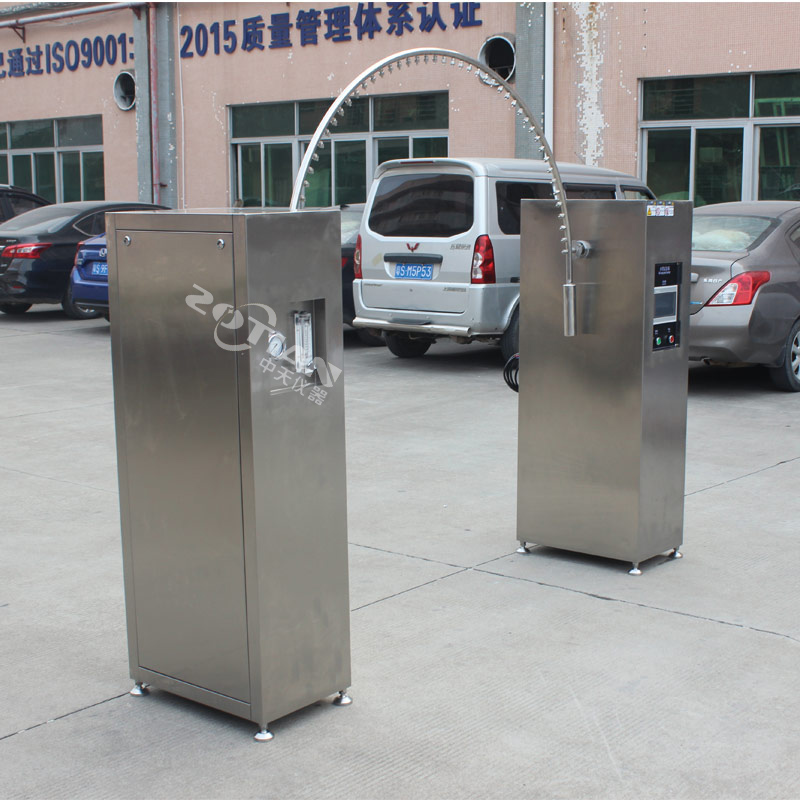

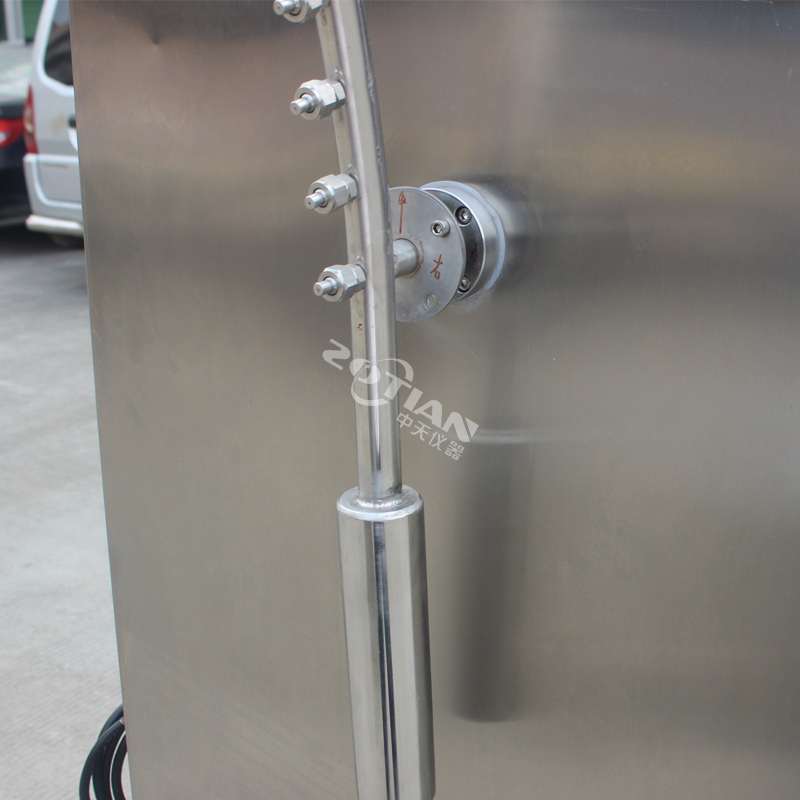

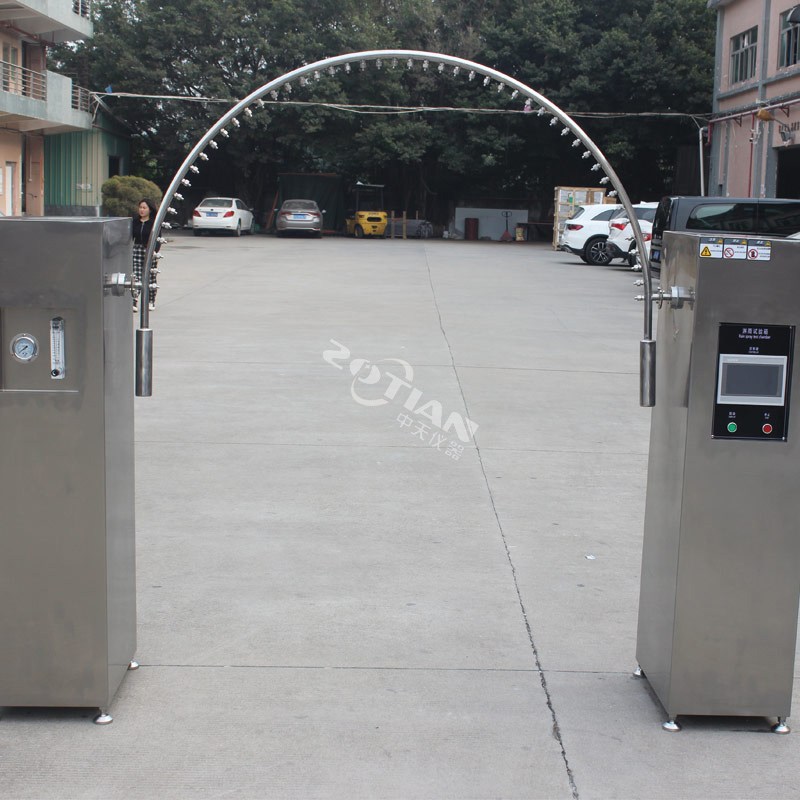

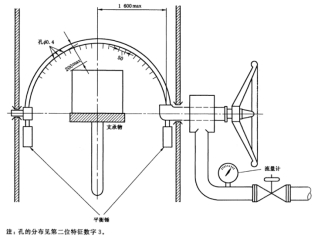

1）IPX34裝置參數

噴水孔直徑

0.4 mm

噴水孔徑間距

50 mm

擺管半徑規格

R1000、R800、R600、R400、R200mm

擺管開孔數量

RR1000mm  IPX3:41個 ； IPX4：62個
R800mm    IPX3:33個 ； IPX4：50個
R600mm    IPX3:25個 ； IPX4：37個
R400mm    IPX3:16個 ； IPX4：25個
R200mm    IPX3:8個 ；  IPX4：12個

擺管總水流量

R1000mm  IPX3：2.9L/min； IPX4：4.3L/min
R800mm   IPX3：2.3L/min； IPX4：3.5L/min
R600mm   IPX3：1.8L/min； IPX4：2.6L/min
R400mm   IPX3：1.1L/min； IPX4：1.8L/min
R200mm   IPX3：0.56L/min； IPX4：0.84L/min

噴水孔流量

1. 與垂直方向±60°范圍淋水，距離200mm；
2. 角度為與垂直方向±180°范圍淋水；

2）每孔（0.07 ±5%）L/min乘以孔數

噴嘴夾角

120°（IPX3）、180°（IPX4）

擺動夾角

±60°（IPX3）、±180°接近（IPX4）

噴水管擺動速度

IPX3  15次/min；IPX4  5次/min

淋雨水壓

50～150kPa

試驗持續時間

10min或更多時間（可設定）

淋雨水壓

80～150kPa

2)IPX56參數

受水面

產品側面

噴水頭數量

2個；其中IPX5噴頭1個，IPX6噴頭1個

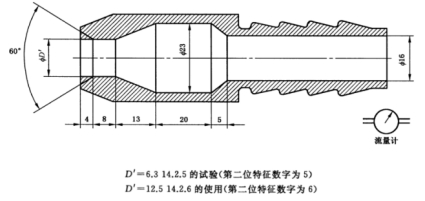

噴孔內徑

φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級)

噴水流量

12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級)

噴射距離

樣品離噴頭 2.5～3 米，由測試人員控制距離

管徑

四分、一寸軟壓管各一條

噴頭連接軟管

帶不銹鋼絲進口透明軟管

IPX56噴頭支架

噴嘴高度和角度可手動調節

噴水試驗時間

至少3min或更多時間（可設定）

噴水壓力

30～200kpa（按流量調節）

3）轉盤系統

轉盤直徑

600 mm、200mm各一個

轉盤承重

50 kg

轉盤轉速

1～3 R/min（可調）

4）IPX7及水箱參數

水箱尺寸

1400×1000×1200mm（W*D*H)

水箱材質

SUS304不銹鋼

水位

透明軟管，配不銹鋼尺觀察水位，標尺高度1m，標尺精度：1mm

IPX7浸水測試時

樣品頂面距離水面高度為150mm.

水箱水位控制

不銹鋼浮球，溢水孔配合

移動性

四個萬向腳輪任意移動，帶剎車

水箱蓋

1個

四、控制系統

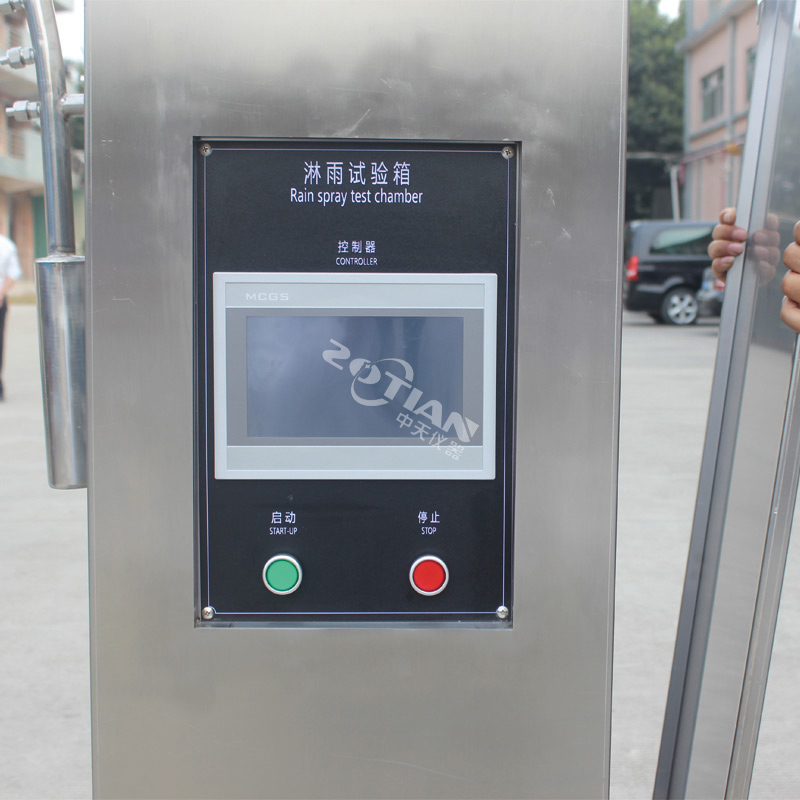

控制器

7寸觸摸屏控制器

PLC

本公司自主研發可編程PLC控制系統

水循環系統

保證水源循環使用

噴淋系統

由水泵、水壓表、固定式噴管支架組成

調速控制

調速平穩，控制精度高

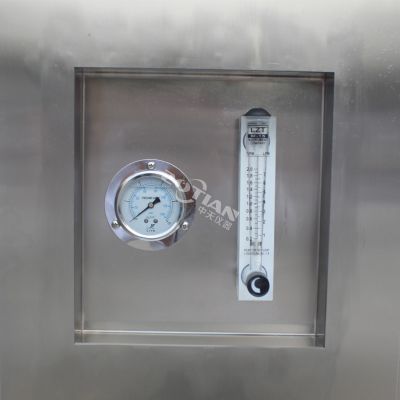

流量計、壓力表控制

采用機械式流量計和表盤式壓力表

接線工藝

符合國家標準要求，電板布局合理，接線牢固，標示清楚

安全保護系統

防水保護做多方面（電源部分外部包裹2雙層防水保護）、電源超載/短路保護、接地保護、缺相保護 、報警訊響提示

保修

2年

門把，控制器界面

IPX7門把帶鎖，控制器界面帶密碼鎖屏功能，避免外人亂動設備參數和開門

故障問題

重復性問題出現3次以上，買房無條件要求退貨。

五、設備使用條件

環境條件

溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa

電源

380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約5.5KW（設備功率）。

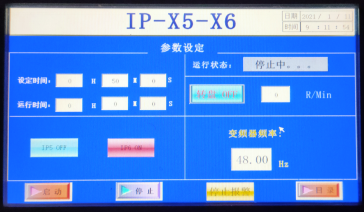

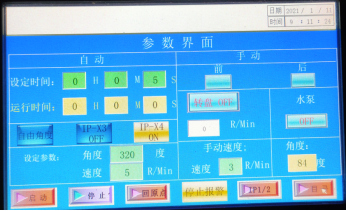

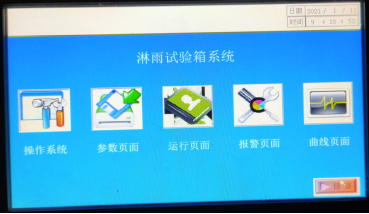

六、控制界面
