全自動2.5次元測量儀點擊返回

定制熱線：18024378065

解決方案提供

產品詳情

01產品特點：Product introduction

1、底座、立柱、工作臺采用00級花崗巖結構，剛性強，形變小，從而保證精度穩定；

2、兩層全花崗巖工作臺結構，減少機械精度誤差，保證X、Y兩軸水準精度；

3、大理石工作臺面，平面度好，硬度好，不易劃傷，經久耐用；

4、無牙絲桿，聲音小，震動小，定位準，測量過程中保證測量精度；

5、工作臺玻璃經光學研磨之后可以達到很好的平面度，Z軸經過特殊調校，保證Z軸與工作臺玻璃的垂直度，確保臺階工件的測量精度;

6、LED環形表面冷光源+透射平行冷光源,滿足各種不同表面的照明測量要求，并延長光源的壽命。

7、外形設計美觀、簡潔、大方。

02產品功能及特點：Product introduction

1、三維測量：測量高、寬、長度、兩面的夾角、圓錐的頂角、圓柱的直徑、倒角、直線度、平面度、圓度、圓柱度、垂直度、平行度、傾斜度等。

2、手動對焦：手動找到清晰時候的Z位置。

3、CNC：用戶可以根據自己的需求來設定點擊參數，可以自動測量（批量測量時節省大量時間）

4、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示。

5、逆向工程：在軟件內繪出的量測圖形，可真實的直接錄入AutoCAD中，同時也可保存為 DXF檔（可進行快速抄數，比一般軟件抄數速度快2倍以上）。

6、圖片輸出：測量結果可以圖片的格式輸出。

7、實時亞像素找點：將亞像素級圖象處理技術引入影像測量行業，極大的提高了測量精度和測量效率，測量一個圖元，較同類軟件至少節省3/5的時間，精度提高2倍以上（在相同光學倍率下）。

8、矢量繪圖功能：圖元字體可以無級的放大縮小。

9、地圖測量：可以把大的工件由一張張小的部分自動組合起來組成一張完整的圖片，并且可以直接在圖上進行測量。

10、命令行：可以由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要 11、行位公差：圓度，直線度，平行度，垂直度，同心度等。

12、標注功能：半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注。

13、自動測量功能：自動找直線、多區域自動找直線、點選圓、框選圓、多區域自動圓、自動圓弧。

14、SPC統計分析：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出X-R圖，折線圖，柱狀圖等。報表輸出：產品測量結果可直接轉檔到EXCEL、Word、TXT等格式輸出。

03產品配置方案：Product introduction

序號	說明	名稱		規格型號	數量	備注
機臺配置		型號:CNC-3020
		1	儀器機身	00級天然花崗巖底座、立柱、工作臺	1組
		2	玻璃	高精密光學玻璃	1塊
		3	表面光源	LED表面冷光源	1個
		4	底燈光源	LED平行輪廓冷光源	1個
		5	影像采集卡	臺灣XF-2000	1張
		6	CCD	美國TEO高解析度彩色CCD	1個

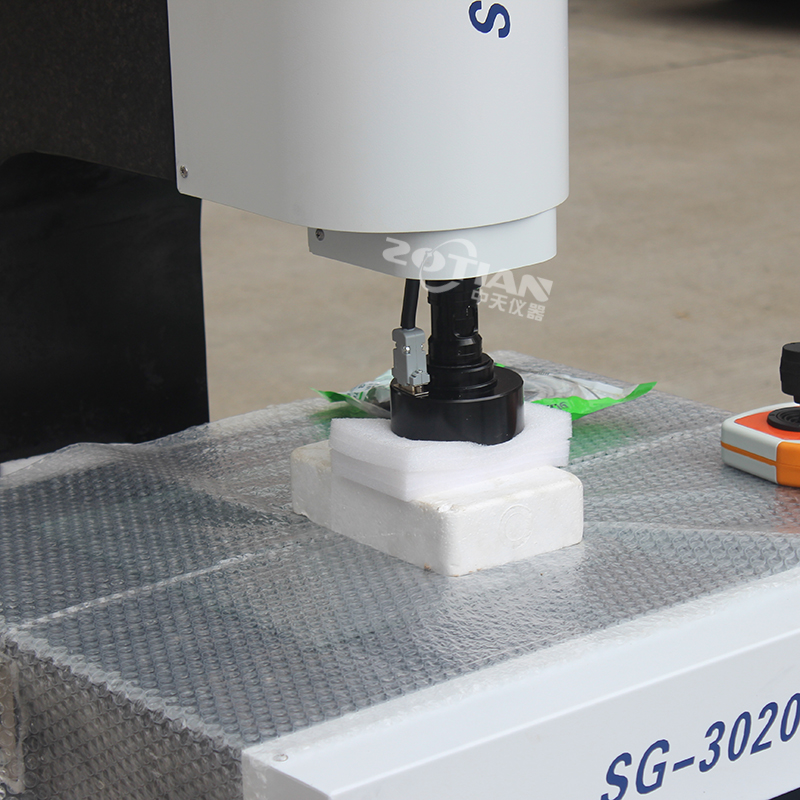

		7	鏡頭	PMS高清晰度手動遠心鏡頭（放大倍率28X-180X）	1個
		8	傳動方式	TBI精密級（靜音）滾珠絲桿	3組
		9	導軌	臺灣TBI精密級直線導軌	3組
		10	控制系統	控制部件：HD控制系統	1套
		11	光柵尺	0.001mm分辨率光學尺	2條
		12	馬達	臺灣三軸伺服馬達	3個
		13	精準測量軟件	專業3d精準自動測量軟件	1套
		14	加密鎖	軟件加密鎖	1個
計算機系統		15	電腦控制系統（雙核2.4 /DDR 4G內存/固態硬盤500G/ 19”寸日本非利普LED顯示器）		選配
其他配件		16	校正塊		1塊
		17	安裝光盤
		18	用戶操作手冊		1本
		19	合格證書		1份
		20	產品裝箱清單		1份
貨物技術規格		1	量測行程: X軸:300mm /Y軸:200 mm /Z軸: 200mm
		2	X/Y軸線性精度: (3+L/200)um
		3	X/Y光學尺解析度: 0.001mm
		4	有點,線,圓,兩點距離,角度量測等基本功能
		5	測量資料可導入Excel/Word或CAD格式文檔
機臺承重		45kg
電源要求		220V ±10% 50/60HZ
適合環境		溫度：20-25 ^oC 濕度：50%-60%

04應用場景Application scenarios

二次元影像測量儀適用于在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
應用場景

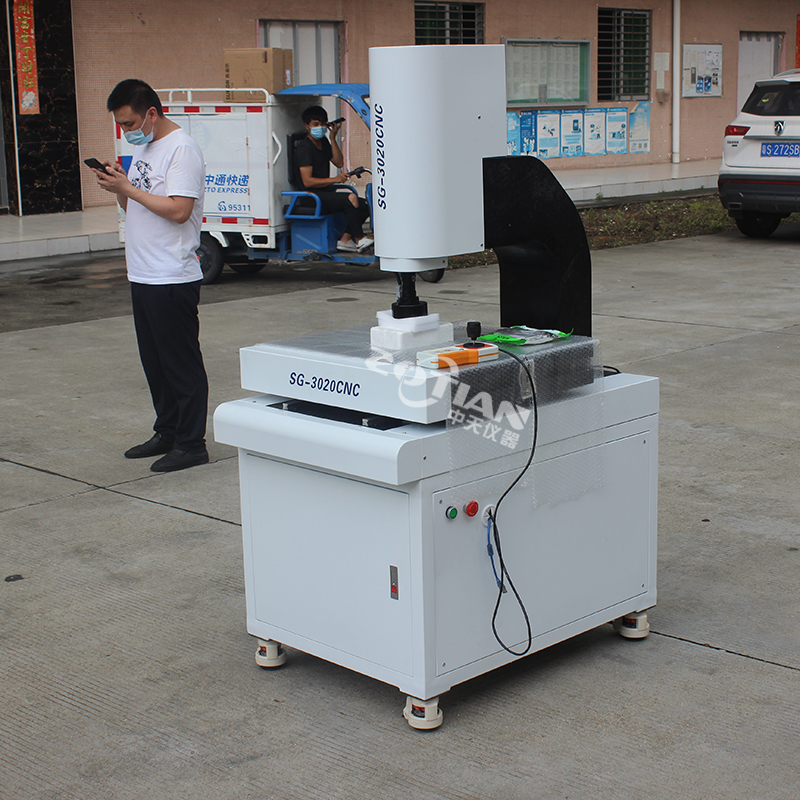

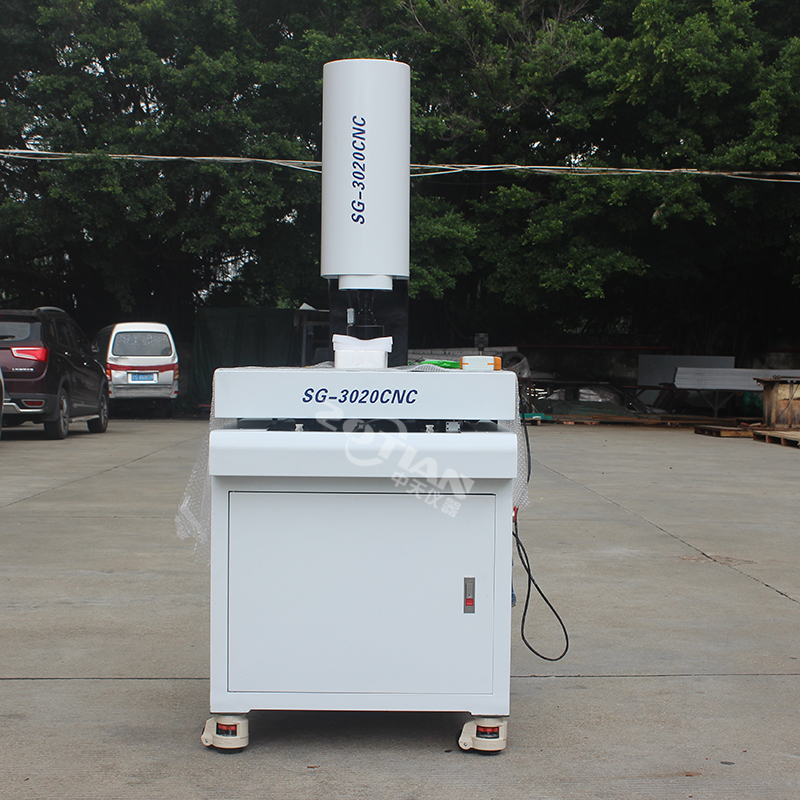

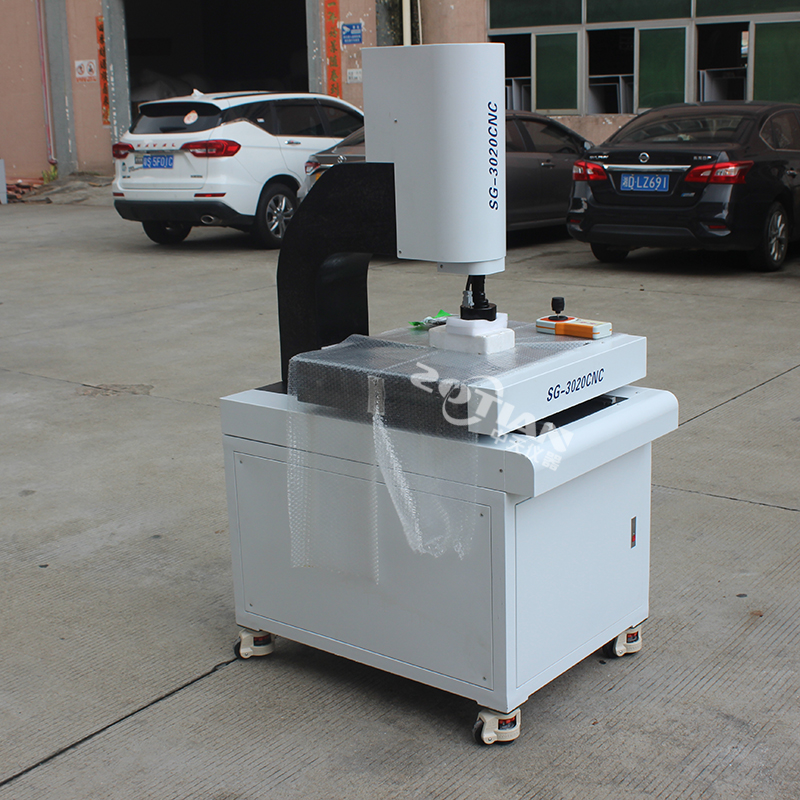

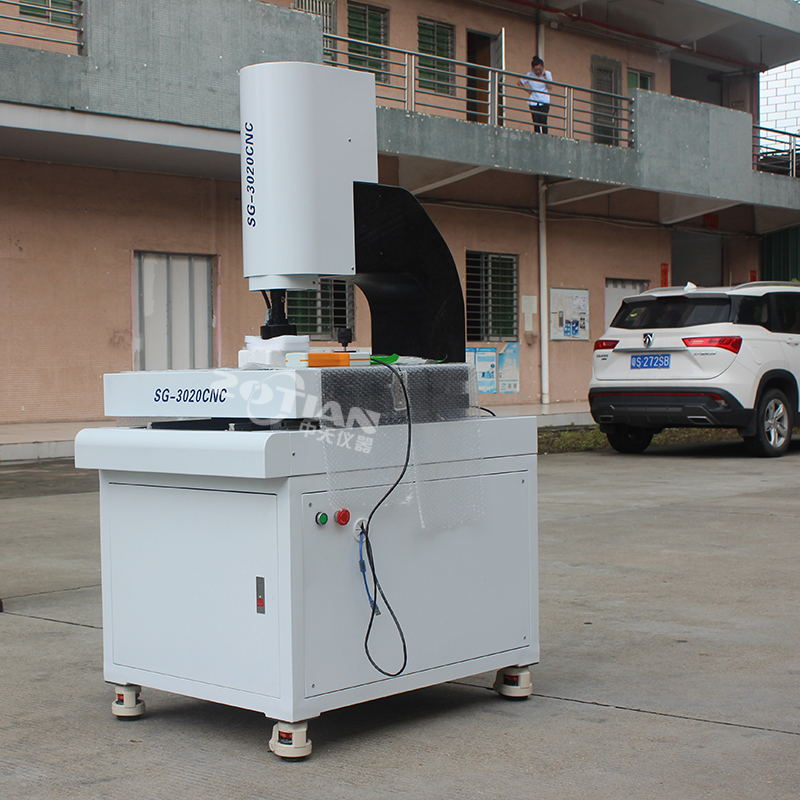

05產品圖展示Product map display
